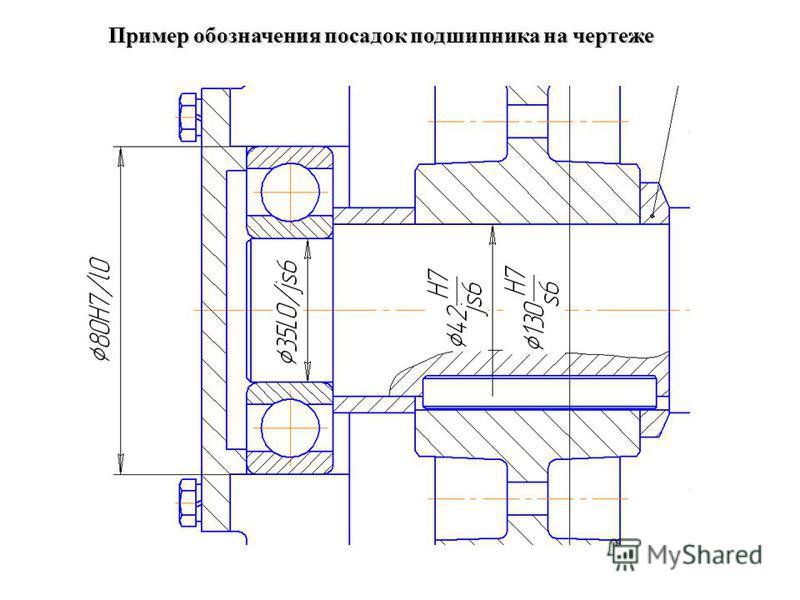

  Рис. 53. Обозначение посадок подшипников на чертежах

Поля допусков внутреннего и наружного колец подшипника принято обозначать соответственно буквами и с указанием класса точности подшипника, например, 6 и 6.

Для соединения колец подшипников с валами и корпусами применяют так называемые «подшипниковые» посадки, отличающиеся от посадок ГОСТ посадка подшипники на чертеже 25347-82 значениями зазоров и натягов. Это вызвано тем, что предельные отклонения размеров колец, выбираемых по ГОСТ 520-89, отличны от отклонений, установленных ГОСТ 25347-82. Посадки подшипников качения на сборочных чертежах, в соответствии с общими правилами, обозначаются в виде дроби (рис. 53). Допускается при обозначении посадок подшипника на вал и в корпус указывать только поля допусков вала и отверстия в корпусе (см. рис. 53).

Если сборочная единица работает по схеме, вращается вал с внутренним кольцом подшипника (например, класса точности 6), а корпус с наружным кольцом подшипника - неподвижны, то циркуляционно нагруженное кольцо можно установить на вал по одной из посадок - , ;

кольцо подшипника, испытывающее местное нагружение, по посадкам - , ;

колебательно нагруженное кольцо по посадке - .
